导读：
随着半导体产业步入后摩尔时代，新型材料与先进制程的开发对微观表征提出了极致要求——材料成分的微小偏差就可能导致器件失效。透射电子显微镜-X射线能谱分析（TEM-EDS）是少数能做到纳米级元素分析的手段，但其定量精度长期停留在“半定量”水平，只测得出“大概多少”，却给不出“精确值”。九峰山实验室检测分析平台通过自主研发标样库，将TEM-EDS的定量精度从大于5%提升至约1%，把“半定量”推向“真定量”。
#1“半定量”无法支撑纳米级工程决策
TEM-EDS是半导体制造中常用的元素分析手段，空间分辨率可达纳米级，能同时识别多种元素，是解析器件界面扩散、纳米相结构的重要工具。但一个长期被忽视的问题是：EDS的定量分析不够精确。

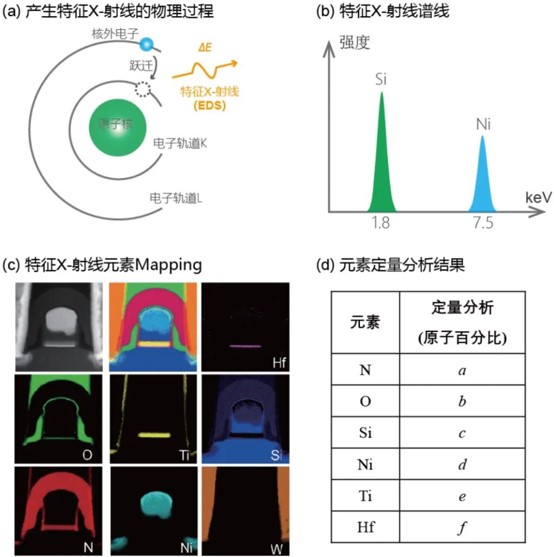

图1：EDS产生的物理原理。高能电子束入射样品时，与原子内层轨道电子相互作用，将其电离并留下空位，外层电子跃迁填补该空位，同时释放具有特定能量的特征X射线。设备探测器收集X-射线得到EDS谱线，通过分析谱线分析可以定性元素种类
X射线能谱（EDS）定量分析的核心逻辑是，通过采集样品在高能电子束激发下产生的特征X射线信号强度，反推样品内部的元素组分浓度。这个过程需要用一个“k因子”将信号强度换算成浓度。但目前商用TEM软件采用的k因子均为理论计算值，并未针对每台设备、每种材料实测。依靠理论值换算真实浓度，误差通常大于5%。
图2：EDS定量分析基于以上公式。
CA、CB分别为A、B元素浓度，IA、IB为对应元素EDS谱峰强度，kAB为与元素对相关的比例常数（k因子）。商用系统内置的k因子来源于理论计算或厂家标准样品标定。
这个误差对半导体失效分析的影响是直接的。当工程师发现某层材料的元素浓度偏离设计值时，他需要先判断该偏差是真实存在的，还是分析方法带来的系统误差，工程师无法直接下结论，只能再叠加其他手段验证。但当对不同批次、不同来源的器件对比时，如果每批数据的误差方向不一致，横向对比的价值就大打折扣。
TEM-EDS“半定量”的问题归根结底不仅是精度不够，而是它无法支撑纳米尺度下的工程决策。
#2 自研标样库将TEM-EDS定量精度提高至1%
通过研制专用标样并对TEM设备的k因子进行实测标定，可极大提升定量精度。

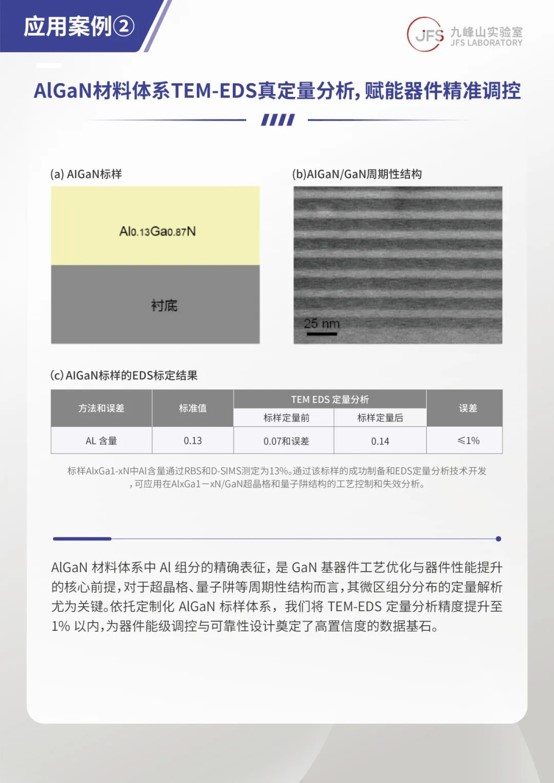

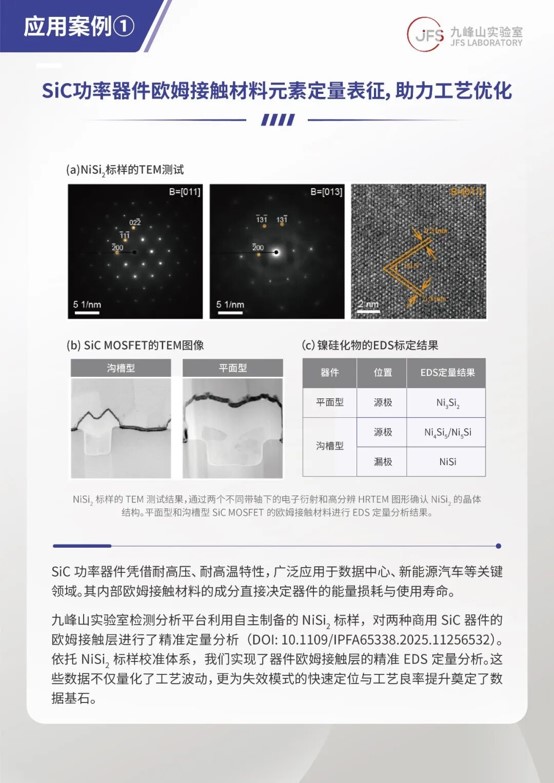

九峰山实验室化合物半导体中试平台自主采用外延生长等先进工艺制备标样，并结合卢瑟福背散射（RBS）、动态二次离子质谱（D-SIMS）、高分辨X射线衍射（HR-XRD）等技术，对标样成分与结构进行标定与交叉验证，建立起覆盖主流化合物半导体体系的高质量标样库。截至目前，该标样库已覆盖GexSi1-x、NixSi1-x、InxGa1-xAs、AlxGa1-xN、AlxGa1-xAs、InxAlyGa1-x-yAs等主流材料体系。基于这套标样库，TEM-EDS的定量精度从大于5%提升至约1%。
#3 中试平台， 建立面向全行业开放的标样库
九峰山实验室化合物半导体中试平台—检测平台，微观及材料分析团队
用成分已知的标样实测k因子、取代理论值，原理上并不复杂。但此前没有机构系统性地做这件事，因为标样制备本身门槛不低，需要外延生长等工艺，且制备后还要经多种方法交叉验证，才能确认标样的成分是“真值”。这种做法成本高、周期长，普通检测机构很难具备这样的条件。
九峰山实验室化合物半导体中试平台并非针对某个项目临时制备标样，而是系统性地建立了一个可复用的标样库。任何一家企业或研究机构在需要高精度EDS定量分析时，都可以调用这套标样体系完成设备校准，不需要自行制备标样，也不需要从头验证方法，这正是标样库作为行业基础设施的价值所在。
作为化合物半导体领域首个国家级中试平台，九峰山实验室化合物半导体中试平台将持续推进标样库建设，覆盖更多化合物半导体材料体系，并将这套方法嵌入更广泛的检测服务中，让高精度EDS定量分析成为行业可随时调用的基础能力。
九峰山实验室化合物半导体中试平台-检测分析平台聚焦半导体先进材料分析、芯片器件结构分析和失效分析、测试和可靠性分析、无尘室环境及电子化学品分析；质量管理通过ISO9001:2015及ISO/IEC17025:2017等体系认证，拥有CNAS/CMA双认证资质，认证项目达220余项，构建起覆盖全产业链的标准化检测体系。
未来，检测分析平台将持续致力于为产业提供专业的一站式检测分析解决方案，帮助合作伙伴加速技术创新。
